VHF与UHF频段空间波视距极限及全路径衰减机理研究与探索

直线传播与视距极限推演
（海拔高度传播论）

在 VHF（米波，30~300 MHz） 与 UHF（分米波，300~3000 MHz） 频段，电波穿透电离层的能力急剧增强，传统的短波天波反射机制失效。此频段主要依赖于直射波与地面反射波构成的“空间波”模式，其基础物理边界受制于地球曲率带来的视距遮挡。

在理想光滑球形地球（半径 $R_e \approx 6371\,\text{km}$）上，设天线高度为 $h$（单位：米）。由于 $h \ll R_e$，单端视平线极限切点距离 $d$ 可通过勾股定理构建直角三角形 $\triangle OTA$ 得出：

展开后忽略极小的二阶项 $(h \cdot 10^{-3})^2$，可以得到纯光学几何视距公式：

然而，实际对流层大气的密度与折射率 $n$ 存在垂直负梯度，使电波轨迹向下发生超折射弯曲。工程上引入等效地球半径因子 $k = \frac{4}{3}$ 来修正这一曲率，得到最终的无线电视距公式：

工程反向推理： 这一数学模型揭示了高度增益的“平方根边际递减效应”。若已知目标跨度 $D$ 与对端高度 $h_2$，本端必须建立的最低铁塔或依托的断崖海拔 $h_1$ 为：

该公式表明：若想将通信距离扩大 2 倍，架设高度必须呈平方级提升至 4 倍。因此，利用断崖或山脊的不对称海拔是远距离部署的核心。此外，即便满足视距，根据惠更斯-菲涅尔原理，还必须保证第一菲涅尔区（First Fresnel Zone）至少 $60\%$ 的净空度，否则反射波将引发深度多径相消，致使能量发生 $20\text{ dB} \sim 40\text{ dB}$ 的断崖式坍塌。

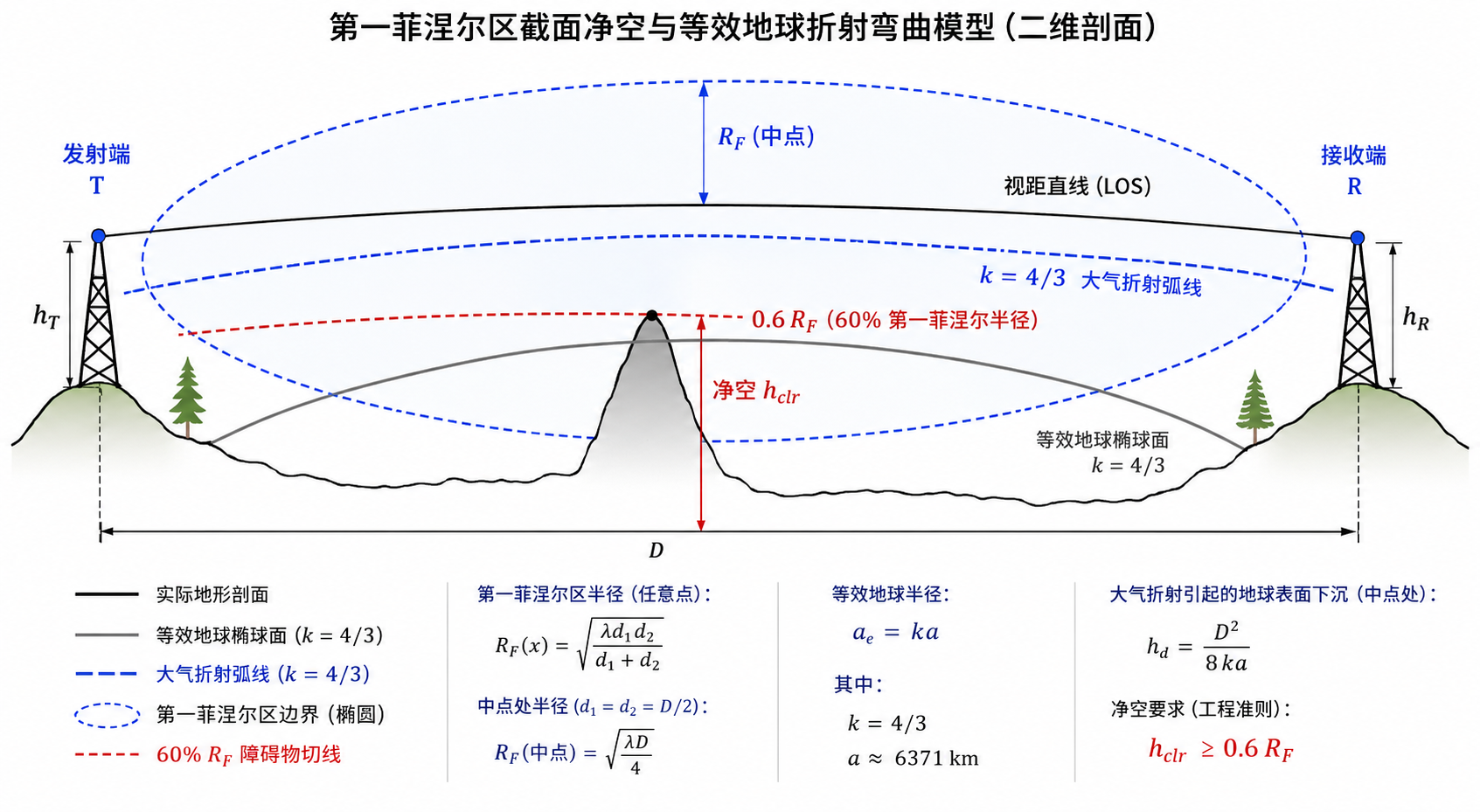

[ 🖼️ 预留图 A：第一菲涅尔区截面净空与等效地球折射弯曲模型 ]

非视距（NLOS）机制与异常耦合模型

当遭遇视距极限或山体截断时，V/UHF 将启动以下非视距（NLOS）弱耦合机制：

1. 刀刃绕射（Knife-Edge Diffraction）： 高耸的山脊对电波构成次级线源阻挡。根据菲涅尔-基尔霍夫绕射参数 $\nu = h_{\text{obs}} \sqrt{\frac{2}{\lambda}(\frac{1}{d_1} + \frac{1}{d_2})}$，由于 VHF 的波长 $\lambda$ 比 UHF 长一个数量级，其 $\nu$ 值更小，天然具备极强的越野绕峰与建筑物缝隙衍射能力。

2. 对流层导管效应（Tropospheric Ducting）： 在气象逆温或高压下沉气流环境下，低层大气的修正折射率模数 $M$ 呈现负梯度（$\frac{dM}{dh} < 0$）。UHF 电波被锁在导管边界内全反射滑行，摆脱了平方扩散衰减，可实现跨海 $500\sim1500\,\text{km}$ 的异常超折射通联。

3. 电离层突发 E 层反射（Sporadic E）： 在夏季电离层剧烈扰动期，$100\,\text{km}$ 处的突发高密度等离子体云团（$E_s$ 层）能将 $50\,\text{MHz}$ 甚至 $144\,\text{MHz}$ 的 VHF 电波以锐角折返地球，实现单跳超远距离覆盖。而频段过高的 UHF 依然会直接穿透 $E_s$ 层射入宇宙，对此免疫。

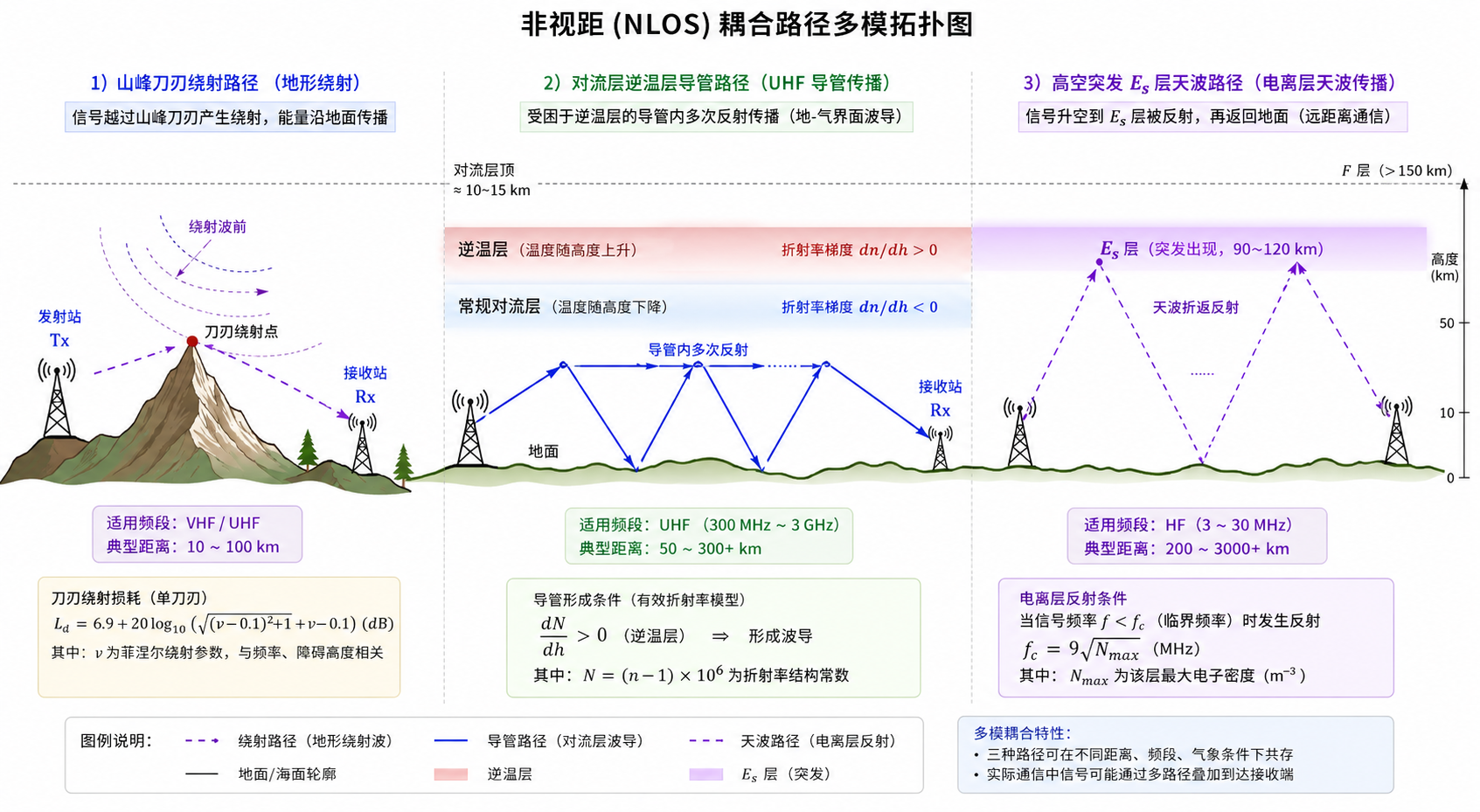

[ 🖼️ 预留图 B：非视距 (NLOS) 耦合路径多模拓扑图 ]

全路径能量衰减模型与介质吸收解算

1. 自由空间路径损耗（FSPL）与 UHF 天然赤字：
球面波能量向外扩散的衰减严格服从弗里斯方程：

通过模型解算可知，在完全相同的链路跨度下，工作于 $435\,\text{MHz}$ (UHF) 的系统，其 $FSPL$ 永远比 $145\,\text{MHz}$ (VHF) 高出整整 $\mathbf{9.55\,\text{dB}}$。要弥补这巨大的空间几何扩散亏空，UHF 系统必须依靠制造多单元、高增益（$15\,\text{dBi}$ 以上）的八木阵列天线进行射束收拢。

2. 植被与森林介质吸收（修订版 Weissberger 模型）：
UHF 的分米波长与自然界林木叶片尺寸（$5\sim15\,\text{cm}$）高度吻合，横穿丛林时会引发灾难性的电介质水分子共振吸收与散射退极化。植被附加衰减 $L_{\text{foliage}}$ 可量化为：

若 UHF（$1.2\,\text{GHz}$）贯穿 $30\,\text{m}$ 密林，将触发高达 $10.33\,\text{dB}$ 的致命介质吞噬，引发信号失锁。

3. 米氏雨衰模型： 在 $1.5\,\text{GHz}$ 以上的高频 UHF，强降雨水滴尺度与波长逼近，触发米氏散射（Mie Scattering）。衰减率服从经验幂函数 $\gamma_{\text{rain}} = a \cdot R^b\,(\text{dB/km})$，暴雨将诱发严重的底噪抬升。

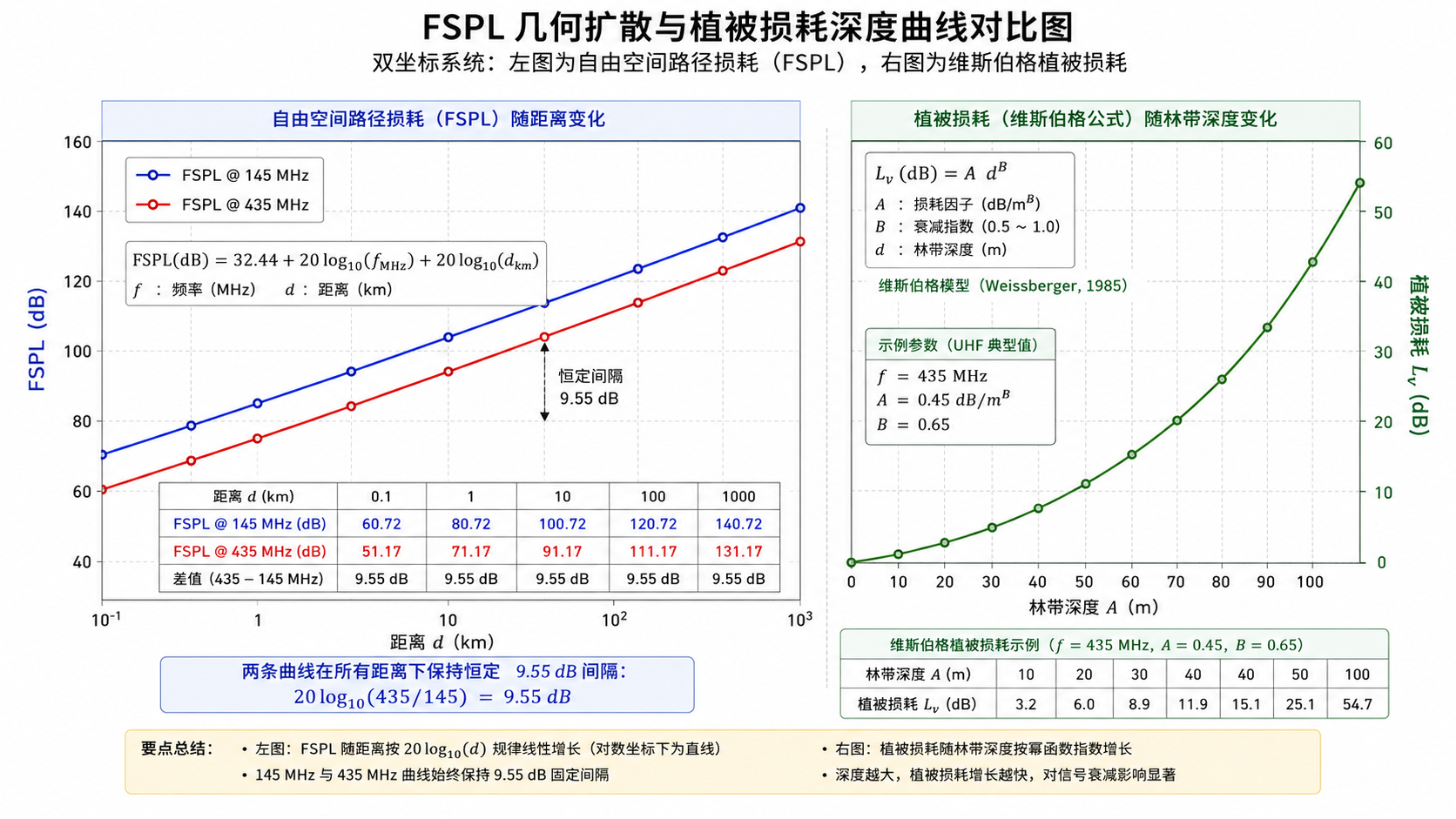

[ 🖼️ 预留图 C：FSPL几何扩散与植被损耗深度曲线对比图 ]

反制战术：如何让传播更远、损耗更低

1. 刀刃切准与极化隔离： 若非视距山体阻挡无法避免，应人为将射束打向山峰最锐利的石质边缘而非平缓林坡，利用刀刃边缘重构波前，将绕射损耗强行压低。跨越开阔水面时，固定链路应统一采用水平极化以触发地表反射波的 $180^\circ$ 翻转互补；城市穿梭则用垂直极化对抗墙体多径衰落。

2. 强制降频与林冠侧向波掠射： 在密林环境中，必须弃用 UHF，强行切换至低端 VHF。由于米波远超树叶电气尺度，森林对其呈现相对透明。若天线深陷林底，应将天线仰角微抬 $3^\circ \sim 8^\circ$，将能量打向树冠顶层的空气交界面，激发侧向波（Lateral Wave）贴着树顶无损滑行，彻底绕过底层千万吨极性水分子。

3. 尽量缩短馈线长度： UHF 高频电波在传统软馈线中的趋肤效应损耗极其恐怖。彻底压低系统损耗的终极方案是摒弃长馈线，改用物理硬质铜管，或将功放（PA）与低噪放（LNA）防水密封后离天线馈电端越近越好，将宝贵的射频能量 100% 倾泻入空间。
