基于OpenHarmony的低功耗宠物感知与定位系统

项目背景与阶段

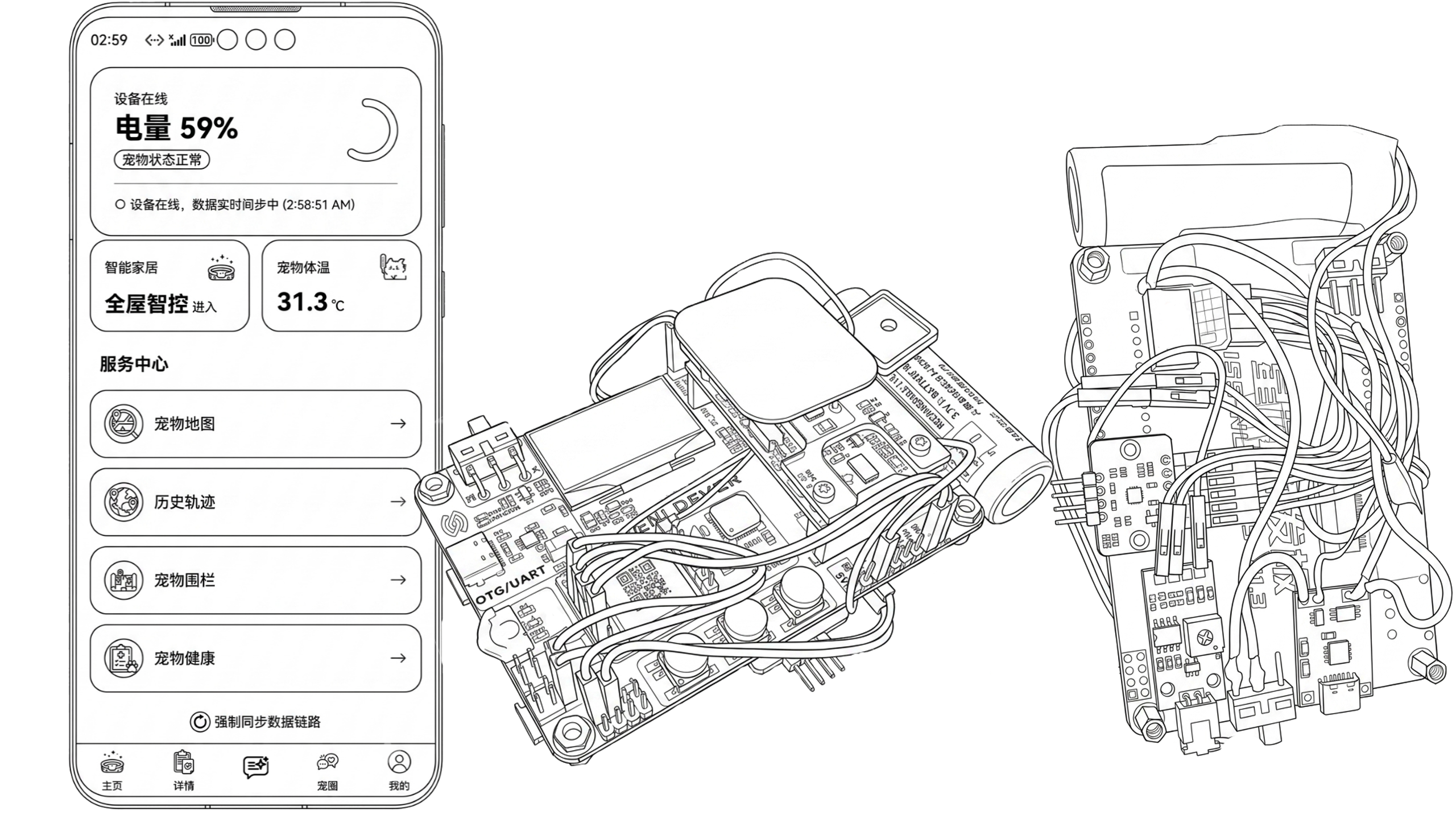

本项目基于 OpenHarmony 物联网芯片平台 Hi3863 为核心控制单元，设计了一款面向宠物户外追踪与健康监测的低功耗可穿戴设备。硬件端集成了独立 GNSS 定位模组、六轴惯性测量单元（IMU）、接触式高精度 NTC 体温传感器以及 4G 蜂窝通信模块。系统完整覆盖了从传感器端到底层固化、从通信链路到云端解析、从数据聚合到 App 展示的全链路。

项目于 2026 Q2 参加广东省大学生计算机设计大赛——基于开源鸿蒙的智能宠物关怀产品开发挑战赛。同全省 172 支队伍角逐赛场，因非自然不可抗力最终仅差一名未能入围一等奖(5%)，在172支队伍中排名第 10。

一、硬件平台与传感器选型

1.1 主控芯片：Hi3863

海思 Hi3863 是一款面向物联网中低端应用的 RISC-V 内核无线 SoC，集成 2.4GHz Wi-Fi（802.11 b/g/n）与 BLE 5.2，芯片内置 PA 与 RF 匹配网络。Hi3863 的 RAM 上限大约在 200KB 量级，不足以运行完整的 libmosquitto 或 paho-embedded-c 的运行时栈——这直接决定了下文通信方案的选择方向。

1.2 传感器组合方案

定位传感器选用了独立 GNSS 模组，而非蜂窝基站定位或 Wi-Fi 指纹定位。蜂窝基站定位在城市楼群间的精度大约在 50-300 米范围，Wi-Fi 指纹定位在室内尚可但进入无 Wi-Fi 覆盖的户外区域就完全失效——而本项目覆盖的核心场景恰恰包括猫在开阔户外活动时的轨迹精度。独立 GNSS 的冷启动首次定位时间约 30-45 秒，热启动约 2-5 秒，考虑到设备并非实时连续定位（每次上报是间歇性的），冷启动的延迟是可以接受的。

运动感知采用六轴 IMU（三轴加速度 + 三轴角速度陀螺仪）。IMU 的工作分成两个独立用途：一是作为计步和运动状态识别的主要数据源，二是作为低功耗唤醒的触发源——设备处于深睡状态时，CPU 休眠、4G 断电，IMU 保持微安级电流持续检测加速度变化，当 delta_g 超出阈值（约 1.2 m/s²）时通过硬件中断唤醒主控。体温传感器采用 NTC 接触式方案，通过热敏电阻的分压值计算体温。NTC 的精度约 ±0.3°C，响应速度取决于与被测表面的接触紧密度。作为参考，环境温度传感器独立于 NTC，用于计算温湿度和辅助修正 NTC 的接触误差。

通信采用了 4G Cat.1 模块，而非 NB-IoT 或 Cat.M——因为设备需要支持实时双向通信（设备上报 + 云端下发配置），NB-IoT 的下行延迟通常在 5-15 秒范围，不满足配置修改的低延迟需求。Cat.1 的下行延迟在 1-2 秒内，但峰值功耗需要通过整机功耗管理策略来约束。

1.3 pet_status 表：硬件数据的直接映射

pet_status 表是硬件端传感器数据在数据库中的直接镜像。经度 latitude 字段使用 decimal(10,7) 精度——小数点后 7 位对应约 0.01 米的平面定位精度，足以涵盖 GPS C/A 码的民用精度上限。运动状态 motion_status 字段用 tinyint 编码：2 表示静止/睡眠，1 表示行走/轻度运动，3 表示跳跃或剧烈运动——这个编码由 IMU 的 delta_g 和 gyro_energy 共同决定。NTC 体温与各字段具有独立的 decimal(4,1) 精度，小数点后一位对应 0.1°C 的显示精度。设备的唯一标识 device_id 作为主键，在硬件出厂时写入模块的 NVRAM，首次上报时由 Omega 端自动建档（_init_device_if_not_exists）。

二、设备通信协议设计

2.1 自定义轻量化 MQTT

Hi3863 的 RAM 不足以运行完整的 MQTT 客户端库——仅 paho-embedded-c 的 MQTT 协议编码表就超过 15KB 的固件空间占用，加上 TCP/IP 协议栈和 Wi-Fi 驱动，留给应用层的堆栈空间十分紧张。因此通信实现直接在芯片的 TCP Socket 接口上构造了 MQTT 3.1.1 的最小可行实现。设备端只实现三个报文类型：CONNECT（固定头 0x10，用于首次连接时声明 Client ID 和 Clean Session 标志）、PUBLISH（固定头 0x30，用于上传传感器数据）、PINGREQ（固定头 0xC0 00，用于维持心跳连接）。不实现 SUBSCRIBE——设备不需要订阅任何下行主题，所有配置指令由 Alpha 进程的 3 秒轮询触发，设备层面的配置更新通过设备端的拨轮物理切换后上报，由云端确认。

心跳维持使用 30 秒间隔的 PINGREQ——这个值记录在 GlobalDataManager.ts 的 keepAlive 字段中。如果云端在 30 秒内未收到设备的心跳或数据报文，将判定设备离线。连接重建的逻辑在设备端固件中实现：检测到 TCP 断开后重置 socket 句柄、重新发起 DNS 解析和 CONNECT 握手序列，间隔 3 秒重试。

2.2 数据上报报文结构

每次上报的数据报文是一个 JSON 对象，包含最多三个子结构。base 字段携带基础传感器数据：电池百分比（0-100）、环境温度（°C）、NTC 体温（°C）、环境湿度（%）。imu 字段根据当前上传模式包含不同的运动数据——Mode 0 下是三轴加速度和三轴角速度的瞬时值（各 1 个浮点数），Mode 1 下是上一个通信周期内的运动特征均值。gps 字段仅在有效定位时存在，包含经度和纬度两个浮点数。device_id 字段在所有报文中必须存在，作为 Omega 端数据路由和 pet_status 表主键写入的依据。报文经 Omega 校验和写入后，beta_status 表的各字段更新完，全量同步 payload 会经 testtopic/1 主题推送给 App。

2.3 设备端配置同步方式

设备端的配置项只有两个：upload_interval（上传间隔，默认 30000ms）和 upload_mode（上传模式，默认 0）。配置修改有三条路径：硬件拨轮——用户直接在设备上拨动物理开关，设备重新设置本地参数后将新的 interval 和 mode 通过 MQTT 上报，Alpha 收到后写入 devices 表并标记影子缓存；App 端设置——用户通过 App 的配置文件页面修改参数，PHP 接口写入 devices 表后 Alpha 的 3 秒轮询侦测到变更后下发；设备上线自动同步——设备首次连接或重连上线时，Alpha 的 /online handler 检测到设备上线事件后直接从 devices 表拉取当前配置并立即下发一帧。三条路径最终都回到同一张 devices 表，写入优先级由数据库的最后写入时间决定。

三、IMU 数据采集策略：双模式并行

3.1 Mode 0：瞬时值上传

Mode 0 下，IMU 在每个 3 秒周期结束时采集一次三轴加速度（ax, ay, az）和三轴角速度的值，原样编码后上传。Omage 端收到后执行完整的 PetAlgorithms.analyze_motion_latest()。该函数先计算 a = sqrt(ax²+ay²+az²) 即加速度矢量模长，再计算 delta_g = |a - 9.80665| 即与重力加速度的偏差。delta_g 大于 4.5 m/s² 或陀螺仪能量总和大于 150 时判定为跳跃或剧烈运动（status=3），delta_g 在 1.2-4.5 或陀螺仪能量在 25-150 之间判定为行走（status=1），delta_g 低于 1.2 且陀螺仪能量低于 25 判定为静止（status=2）。从 data['imu'] 字段解析到 status 赋值，全部处理在 Omage 的 on_message 回调中完成，不经过消息队列。

3.2 Mode 1：特征均值上传

Mode 1 的数据流与 Mode 0 完全不同。设备端在一个上传周期内持续采集 IMU 数据（频率高于上传间隔），在周期结束时计算五个特征值：平均 delta_g（ax 字段传输）、峰值 delta_g（ay 字段传输）、活跃占比（活跃采样点数/总采样点数，az 字段传输）、平均陀螺仪能量（gx 字段传输）和峰值陀螺仪能量（gy 字段传输）。Omage 端收到后依次完成三类计算：用 max_delta_g 和 max_gyro 做阈值判定分类运动状态；根据活跃占比和运动状态推算当前周期的活跃和休息持续时间；用 undiluted 陀螺仪能量和 delta_g 的线性组合计算动态步频，乘以活跃时长后得出周期步数。

3.3 计步算法：IMU 推算与 GPS 距离互验

每次数据上报处理完后，Omage 会计算两个步数：IMU 推算步数和 GPS 距离步数，最终步数取较大值。IMU 侧的公式是动态步频 = (陀螺仪能量 × 0.5) + (delta_g × 10.0)，结果钳制在 15-180 步/分钟区间内。系数 0.5 和 10.0 来自猫的运动数据采集和参数搜索。GPS 侧的公式是 Haversine(两次定位的距离) ÷ CAT_STRIDE(0.25m/步)。两层漂移过滤——距离小于 2 米视为噪声丢弃，大于 500 米视为定位跳点丢弃——在 Haversine 计算之前执行。这个双通道设计的隐含假设是 IMU 和 GPS 的误差来源不相关：IMU 误差来自传感器噪声和身体姿态变化，GPS 误差来自卫星信号反射和大气延迟，两者不会同时出现相同方向的偏差，取较大值比取平均值更能反映真实步数。

四、坐标处理链路：WGS-84 到 GCJ-02

硬件端上报的 GPS 坐标是 WGS-84 原值——这是 GNSS 模组直接输出的国际通用坐标系。Omage 端接收后将其原样写入 pet_status 表的 pet_lng/pet_lat 字段和 pet_data_history 轨迹表。App 端从 testtopic/1 主题收到全量同步 payload 后，在 processRawData 中进行坐标转换：调用 CoordTransform.wgs84ToGcj02(lng, lat) 将 WGS-84 转换为高德地图要求的 GCJ-02。

转换函数首先检查经纬度是否在中国大陆区域外（经度 73.66-135.05，纬度 3.86-53.55），境外时不做任何修正直接返回原值。境内坐标的计算分三部分：先计算相对于中央子午线（105°E, 35°N）的偏移量，然后通过 transformLat 和 transformLng 这两个包含正弦级数展开的非线性函数计算纬度偏移和经度偏移，最后将偏移量乘以基于当前纬度的缩放因子后叠加到原始坐标上。正弦级数的周期项分成短周期（2°、1° 周期）和长周期（20°、12° 周期）两部分——短周期模拟火星坐标系的局部偏转波动，长周期模拟中国大陆整体的大地水准面模型偏差。

将转换放在 App 端而非 Omage 端的原因是：数据库中保留 WGS-84 原值可以保留未来换地图厂商的可能性——如果后期从高德切换到 Apple Map 或 Google Map（假设它们在中国大陆可用），GCJ-02 坐标在高精度地图上的偏移量不再适用。数据库里存原值，接口层转换，是在不改动云端数据链路的前提下切换地图厂商的前提。

五、低功耗全链路设计

5.1 三级休眠递进

功耗策略分成三个递进层级。第一层是 IMU 始终运行在低功耗模式，加速度阈值检测在 IMU 内部完成。当加速度变化低于设定的 delta_g 阈值且持续超过约 2 个通信周期（6 秒），系统判定宠物处于静止状态，将上传间隔从 3 秒逐步拉长至 10 秒、30 秒甚至更长。长间隔期间 CPU 大部分时间处于 WFI（Wait For Interrupt）状态。第二层：如果静止状态持续超过系统设定的深睡门限，系统主动挂断 4G 射频和 GNSS 模组的供电——这两个模块在空闲时依然是整机功耗的主要来源（4G 模块在 RRC IDLE 状态下约 20-50mA 维持电流，GNSS 模组约 10-20mA）。断供电后只有 IMU 的硬件中断通道维持活动，IMU 本身的微安级电流是深睡模式下唯一持续的消耗。第三层：当 IMU 检测到加速度或角速度超出阈值时，产生外部中断唤醒主控，主控恢复 4G 模块供电、发起 TCP 连接、发送上线通知。从 IMU 中断产生到设备恢复在线，目标延迟控制在 3 秒以内。

5.2 Wi-Fi 嗅探与 4G 降维切换

在浅睡或活跃状态下，设备端 4G 射频处于开启状态。每次上报前，设备会执行一次 Wi-Fi 网络扫描——如果识别到已知的可信 SSID（家庭 Wi-Fi 或预设热点），立即关断 4G 模块，改用 Wi-Fi 传输。这条策略的逻辑是：Wi-Fi 的传输功耗远低于 4G Cat.1，且宠物在家庭环境中停留的时间通常占一天的大部分比例。如果在室内能用 Wi-Fi 替代 4G，一天的累计传输功耗可以下降约 60%。Wi-Fi 热点列表通过 App 端的配置页面写入设备预存。

六、设备全生命周期管理

6.1 设备绑定与认证

每台设备在出厂时在 NVRAM 中烧录了唯一的 device_id 和 product_key（PIN 码防伪验证码，存储于 devices 表）。用户首次使用 App 时扫描设备上的二维码或输入 PIN 码，调用 PHP 接口 bind_device.php 将 device_id 与用户账号关联。App 端在建立 MQTT 连接后立即发送一条 sync_request 到 app/sync/request 主题，Omega 的 sync handler 响应后从数据库拉取完整的设备状态和围栏配置，通过 testtopic/1 下发给 App。

6.2 轨迹回放实现

定位数据在 Omage 的 on_message 中写入 pet_data_history 表。该表每条记录包含设备 ID、经纬度（decimal(10,6) 精度）、电量和打点时间戳。为支持 App 端的历史轨迹回放，表上建立了 (device_id, created_at) 联合索引，PHPCI 口的 get_track.php 以 device_id 为条件、创建时间为排序字段返回定位历史点，App 端在高德地图 WebView 上按时间顺序绘制轨迹线。

6.3 电子围栏配置体系

围栏配置存储在 pet_config 表，包含围栏中心坐标（decimal(10,7) 精度）和半径（米）。每次 Omage 收到有效 GPS 数据后，立即计算当前位置到围栏中心的 Haversine 距离，大于围栏半径时将 is_inside 字段置 0。围栏修改有三条路径：App 端在地图上长按设定点后调用 PHP 接口写入数据库，Alpha 的 3 秒轮询侦测变更后下发更新；Omega 的 app/fence/update handler 接收 App 端直接通过 MQTT 发送的围栏坐标并立即更新；设备首次上线时 Omega 从数据库拉取围栏配置作为默认值。围栏触发事件不会直接产生推送——推送层由 NotificationUtils.ts 在前面判断 isInside 状态的变化来实现。

七、用户系统与设备绑定认证

7.1 注册与登录流程

users 表存储用户身份信息，字段包括 id、username、email、password_hash、token、nickname、avatar_url 和 created_at。注册流程要求同时提供用户名和邮箱：前端发起注册请求时附带 email 验证码（由 send_code.php 生成发送，存储于 verification_codes 表，记录包括 account、code、expires_at），后端校验通过后将 password 以 password_hash 算法（PHP 内置的 bcrypt 封装）加密存储后再写入 users 表。注册成功后直接生成 token 并返回——不要求用户注册后再次登录。

登录逻辑在 login.php 中完成。后端同时支持邮箱和用户名两种输入形式：通过 filter_var 检测输入格式后自动判断走 email 查询还是 username 查询。查到用户后提取其绑定的邮箱地址，校验该邮箱对应的验证码是否正确且未过期，最后用 password_verify() 校验密码哈希。三层验证全部通过后生成 16 字节随机 token（bin2hex(random_bytes(16))）写入 users 表并返回给客户端。后端不维护 session，每次接口调用由 PHP 端通过 SQL 查询 users.token 字段验证登录状态——这个 token 在绑设备和切换设备等操作中作为身份凭证。

7.2 设备绑定与权限模型

每台硬件设备在出厂时在 devices 表中预置了 device_id（唯一的硬件 ID）和 product_key（安全 PIN 码），设备外壳或说明书上印有对应的二维码。bind_device.php 的核心逻辑分四步：验证传人的 token 是否有效；用 device_id + product_key 的双重条件查询 devices 表确认设备存在于出厂库且 PIN 码正确；查询 user_devices 表确认该设备尚未被任何用户绑定（如果已绑定但属于当前用户则返回"您已经绑定过"，如果属于其他用户则用脱敏后的用户名提示"请先让原拥有者解绑"）；验证通过后向 user_devices 表插入一条新记录并将设备绑定到该用户账户下。

user_devices 表是用户与设备之间的多对多映射，字段包括 user_id、device_id、pet_name、is_active 和 bind_time。一个用户可以绑定多台设备，同一台设备只能绑定一个用户。is_active 字段标记用户当前选中的活跃设备，用于 App 端默认打开时直接展示该设备的数据。每次切换设备时通过 set_active_device.php 将该设备的 is_active 置 1，同时将当前用户的其余设备 is_active 置 0。get_devices.php 返回该用户下所有绑定设备的名称、在线状态和基本信息。unbind_device.php 根据 token 和 device_id 删除 user_devices 表中的对应记录。

7.3 用户配置管理

update_profile.php 支持修改用户昵称（nickname）、头像地址（avatar_url）和个人简介（bio），所有修改都以 token 为身份标识。get_profile.php 通过当前 token 返回完整的用户信息。重置密码流程分两步：先由 send_code.php 发送验证码到绑定邮箱，再由 reset_password.php 验证验证码后更新 users 表的 password_hash 字段。三步接口（验证码发送 → 验证码校验 → 密码更新）各自独立，调用顺序由前端控制。

八、智能家居联动

智能家居模块独立于设备数据的主链路运行，使用 MQTT 端口 1884（设备数据主端口为 1883），两个端口间的 I/O 互不干扰。smart_home_devices 表存储所有已接入的智能设备，字段包括 device_id（标识符，如 light、fan、ac）、name（显示名称）、type（设备类型）、state（ON/OFF）和 updated_at。ha_api.php 提供四个接口：list（列举所有已注册设备）、add（新增设备）、delete（删除设备及其关联的自动化规则）、set（控制设备开关）。

控制指令的实际执行路径是 PHP 端通过 exec() 系统函数调用 /usr/bin/mosquitto_pub 向 MQTT 主机的 1884 端口发送 JSON 载荷，payload 格式为 {"state": "ON"} 或 {"state": "OFF"}。PHP 发送 MQTT 指令后直接写数据库和响应 App——MQTT 下发失败不会阻塞 App 端操作，采用 fire-and-forget 模式。智能设备与宠物数据的联动由自动化条件引擎驱动，定义在 Omega 的 evaluate_automations() 方法中。引擎以 is_active = 1 的条件扫描 automations 表，逐条判断 trigger_type（ntc_temp / temp / humidity）、operator（> / <）和 threshold 组成的触发表达式。条件满足时做去重判定——查询 smart_home_devices 表确认设备当前状态和目标状态是否一致，不一致才执行 MQTT 下发。触发后更新 automations 表的 last_triggered 时间戳，防止同一触发源在短时间内重复下发。

自动化规则通过 App 端的 AutomationPage.ets 创建和管理，App 端请求 PHP 接口写入 automations 表。规则的生命周期由 is_active 字段控制，用户可以在 App 端随时激活或停用任意一条规则而不影响其他规则运行。删除规则时 ha_api.php 会同步删除 smart_home_devices 表中对应的设备记录，保持数据一致性。每次触发的完整时序是：外设上报 → Omega 传感器解析 → evaluate_automations() 扫描 → 条件匹配 → 去重判断 → mosquitto_pub 指令 → 写入数据库 → App 收到全量同步后更新 UI。

九、AI 助手集成

AI 助理部分通过 DeepSeek V4 Pro 大模型的 API 桥接实现。App 端在 PetAiChat.ets 页面中获取用户输入的自然语言消息，通过 HTTP POST 将消息转发至 DeepSeek SDK 接口，并将当前设备的最新状态数据作为上下文附加在请求中——包括实时体温、步数、活跃时长和围栏进出状态。DeepSeek 接口返回的流式响应在 App 端逐块拼接展示，形成聊天式交互界面。

将 AI 桥接放在 App 端而非云端的原因是降低延迟——如果每一条消息都要经 HTTP → 云端 → DeepSeek → 云端 → App 的完整链路，往返时间会额外增加 500-800ms。App 端直连 DeepSeek 的 API 可以将第一次 token 返回的时间控制在 1-2 秒以内。云端不缓存任何 AI 对话记录。
