监控系统层次与双机柜模块化拓扑
前段时间，我参与协助完成了一套 IP-CCTV 闭路电视监控系统的搭建与调试。系统采用双机柜机房部署，前端覆盖数十个点位，机房设备只有两个品牌：海康威视与锐捷。本文以这套系统为解剖对象，从原理层面拆解其层次结构、传输链路与数据流处理机制。
IP-CCTV（网络视频监控）与传统模拟闭路电视的本质区别在于信号形态：模拟系统以同轴电缆传输基带视频信号，而 IP 系统在摄像机端完成数字化编码，视频以网络分组的形式在以太网内传输。这一差异使监控系统从"点对点的信号管道"演变为"可寻址的数据网络"，采集、传输、存储与显示自此可以独立解耦。
该系统的完整链路为五级：前端 IP 摄像机 → PoE 接入交换机 → 核心交换机 / 网关 → NVR（存储）与解码器（显示）→ 大屏；远程访问作为旁路，经网关 WAN 口引出。摄像机是唯一的信源，所有下游设备均以"拉取"而非"接收"的方式获取数据，这一模型决定了整网的可扩展性——新增一个点位，只需要网络中多一个可寻址的流源。
双机柜采用模块化布局。左柜自上而下为海康威视 NVR 与锐捷 PoE 接入交换机，承担接入与存储扩展；右柜上层为海康主 NVR / 解码器，中上层为锐捷企业级网关，中下层为带 SFP 光口的汇聚交换机，承担核心控制。机柜内按"上层存储处理、中层网络交换、下层电源理线"排布，其依据是散热气流组织、承重分配与线缆路径最短化——设备的物理位置服务于网络分层，而非习惯。
前端接入层
摄像机经接入链路汇聚至 PoE 交换机，完成视频接入与供电的物理落地，是网络的边界。
网络传输层
交换机与网关负责数据交换、PoE 供电、VLAN 隔离与光电转换，决定数据的可达性。
存储处理层
NVR 按通道地址主动拉流并写入硬盘，实现 24 小时连续录像与历史回放。
解码显示层
解码器将网络数字流解封装、解码后经 HDMI 输出至电视墙，完成从数据到图像的还原。
前端采集与 PoE 供电一体化原理

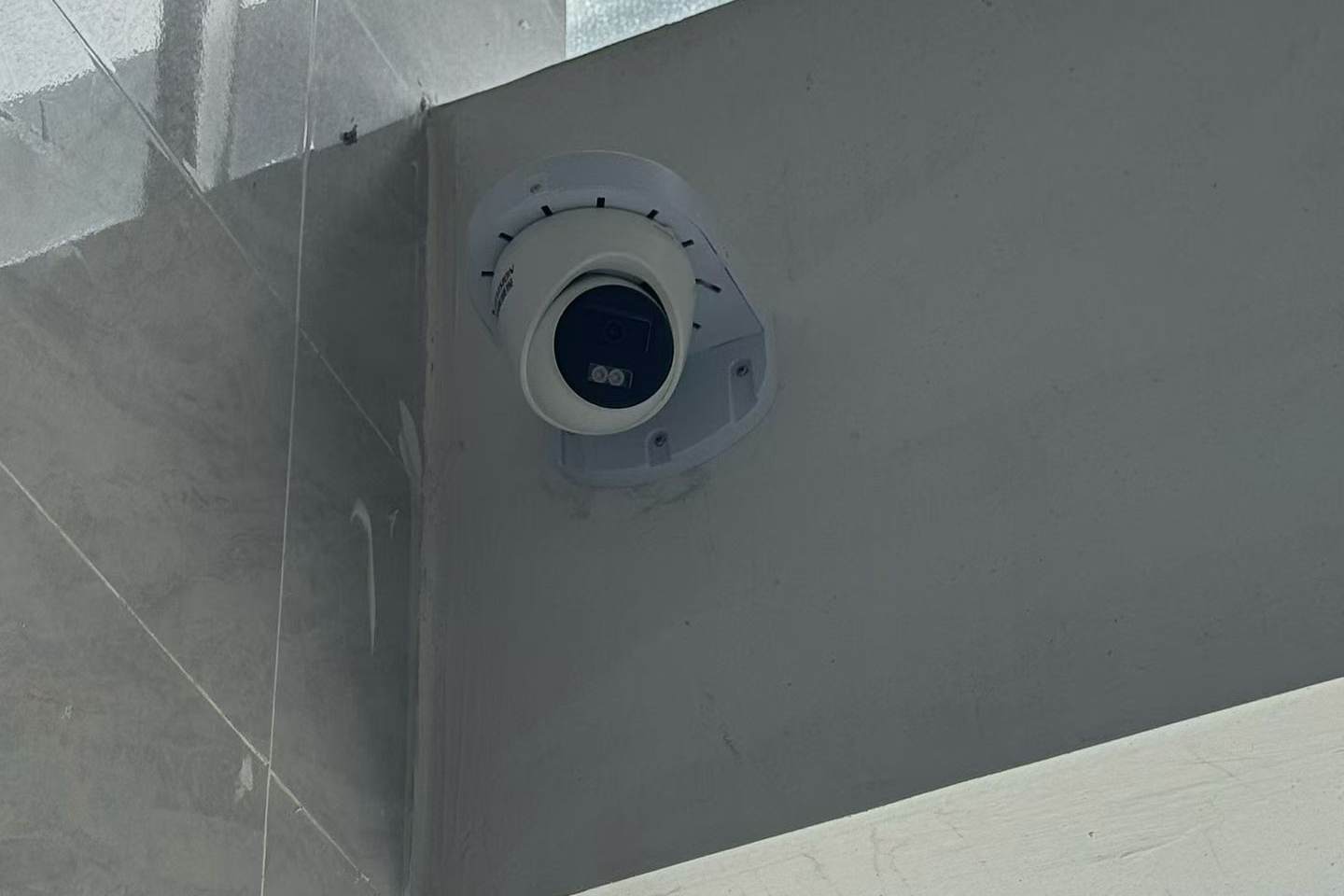

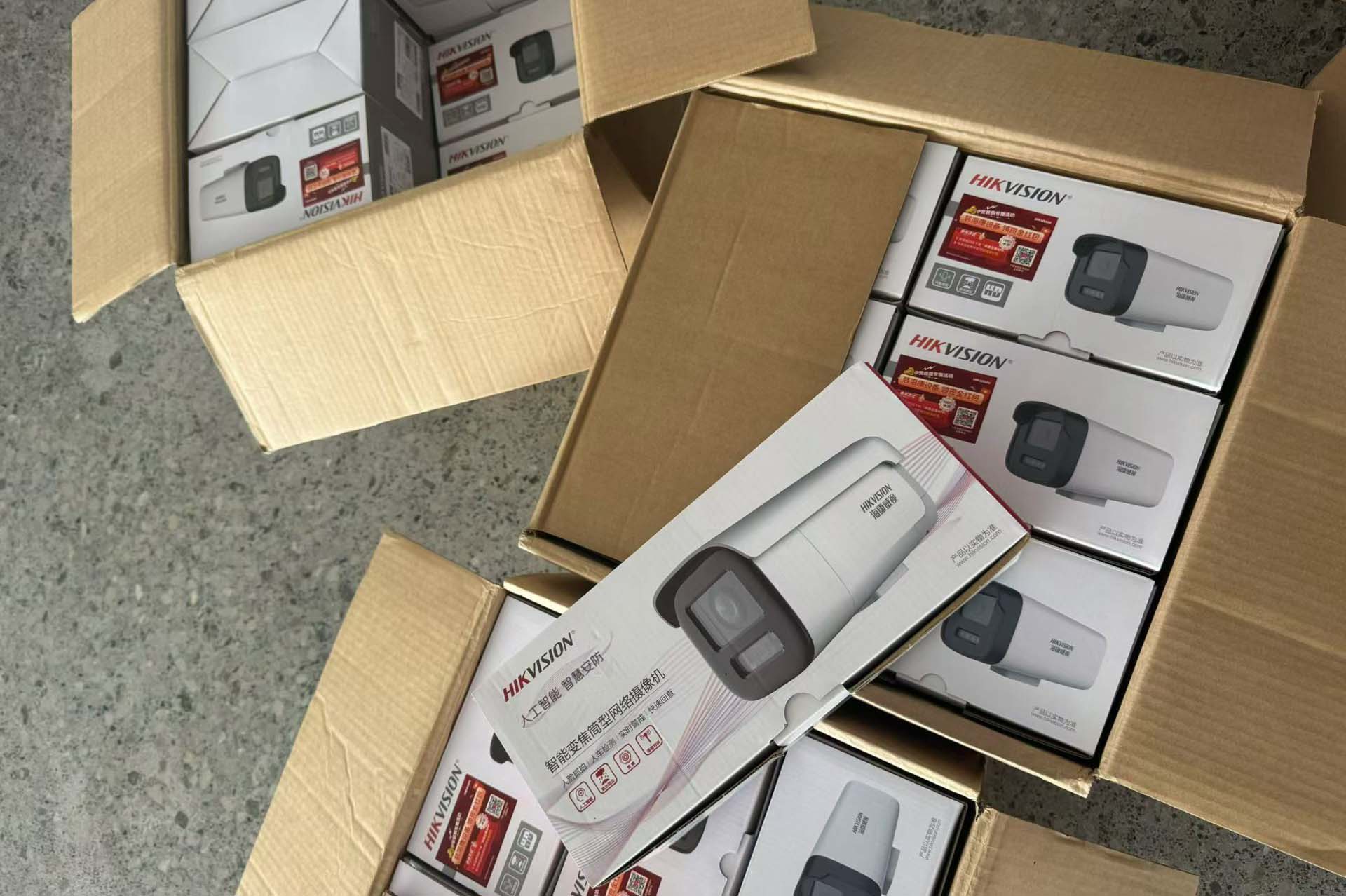

本系统前端采用海康威视智能变焦筒型摄像机（枪机）与海螺型网络摄像机（半球机）组合部署：室内/天花板区域采用海螺机以保持美观，室外/长走廊采用变焦枪机以覆盖远距离监控。两类机型同为"采集 + 编码 + 入网"的一体化终端，编码是整条链路的经济性支点——码率直接决定存储成本与带宽占用，这也是存储规划必须以码率为起点的原因。
双码流设计源于"存储与预览的诉求不一致"：同一编码器输出两路参数不同的流——主码流以高分辨率、高码率供录像与回放；子码流以低码率供实时预览与移动端。两者独立寻优，使带宽紧张时可以在不影响录像质量的前提下压缩预览开销。
PoE（以太网供电）让数据与供电复用同一根网线：交换机在线对上叠加直流电压，摄像机无需本地电源，点位选址因此摆脱了电源位置的约束。供电按功率档位协商，供电余量不足的表征是间歇性闪断、设备反复重启，与网络故障在表象上难以区分。
接入与机柜链路：铜缆物理层与 PoE 传输规范
现场物理层 100% 为铜缆：前端网线以 RJ45 水晶头压接，机柜内为成品跳线，全部接入锐捷 PoE 交换机前面板的 RJ45 网口。双绞线的 100 米工程极限来自衰减、近端串扰与传播时延的约束；对 PoE 链路而言，线阻压降同时抬升，供电端口的有效功率同步收缩——100 米既是数据约束，也是供电约束，两者叠加构成接入链路的硬边界。
水晶头压接是物理层质量的第一道关口：线芯按 568B 线序完全插至水晶头前端，压接后从正面能看到八片铜色；测线仪逐对验证 1-8 灯序，任何一盏不亮都意味着链路未交付。网线的弯折半径同样不可忽视——桥架转弯处、机柜理线区过小的弯折会使线对间距变形，串扰恶化是看不见的。现场的规矩因此很明确：线拉完先测，测完再封槽。
机柜内同样只有铜缆：黄色进线从一侧汇入，接入锐捷 PoE 交换机；蓝色跳线在另一侧完成交换机上联、跨柜互联与 NVR / 网关的接入。颜色编码是一种语义层设计——直接编码传输层级，压缩排障时的定位空间。物理层的施工质量（压接、理线、弯折）决定了系统稳定性的下限：链路缺陷若延迟到设备联调阶段才暴露，定位成本将上升一个数量级。
若未来有超过 100 米的跨楼栋扩展需求，可利用交换机预留的 SFP 接口扩展光链路——当前部署不涉及。
| 链路 | 线缆 | 承载内容 | 协议 / 标准 | 距离边界 |
|---|---|---|---|---|
| 接入链路（黄线） | Cat6 铜缆 · RJ45 压接 | 视频数据 + PoE 供电 | 以太网 + IEEE 802.3af/at | ≤ 100 m |
| 机柜互联（蓝线） | 成品跳线 · RJ45 | 汇聚数据流 | 千兆以太网 | ≤ 100 m |
数据流与协议处理机制
1. 流传输： 视频流以 RTSP/RTP 承载，NVR 的角色是客户端——按通道地址主动拉流，而非被动接收。这正是"NVR 添加通道即生效"的原理：存储侧不依赖任何私有链路，只要地址可达，流即可被拉取；现场新增点位时，也只需在 NVR 中完成添加通道。
2. 交换转发与带宽预算： 交换机按 MAC 地址表进行二层转发，接入交换机汇聚的码流总和必须小于其上联端口带宽。以 4MP、H.265、主码流 4 Mbps 估算，30 路即产生约 120 Mbps——超过百兆上联的容量上限，因此汇聚上联必须落在千兆口。上联带宽是整网最容易出现的隐性瓶颈：链路层连通不代表容量层满足。
3. 存储与显示分流： NVR 将拉取的流写入硬盘并循环覆盖，解码器将同一网络内的流解封装、解码后经 HDMI 输出至电视墙。二者共享网络但目标独立——录像不掉帧与预览流畅是两个需要分别满足的指标，这也是双码流在架构层面的必然性。
4. 远程访问： 网关执行 NAT 端口映射（或经云服务中转），将内网视频服务暴露给外网客户端，移动端经公网地址拉流。远程通道受上行带宽约束，通常只能承载子码流——这同样由双码流模型支撑。
网络逻辑设计：寻址、隔离与时间同步
1. IP 编址： 前端点位数量大，逐台手动配置不现实——DHCP 自动分配让摄像机通电即获得地址；NVR、网关等关键设备做静态绑定。手动地址划入 DHCP 排除段，从分配机制上消除地址冲突。
2. VLAN 隔离： 数十个点位共处一网段时，广播帧会扩散至全网并侵蚀视频流的有效带宽。按区域划分 VLAN（办公区、车库、楼顶各一段）分割广播域，跨 VLAN 的访问由网关三层路由控制——这也是现场网关承担"控制核心"角色的原因。
3. 时间同步： 所有设备以同一 NTP 时间源校准。录像与取证场景下，时间戳是第一证据——设备间时钟漂移会使多路回放的时间线错位，因此校时是数据正确性的一部分，而非可选项。
存储容量模型与链路可靠性
存储规划是码率的线性函数。单路日存储量由码率直接决定：
系统级容量模型为：总容量 = 有效路数 × 单路日存储 × 留存天数。以 4 Mbps 主码流估算，一块 4T 硬盘（有效约 3.6T）可承载单路约 80 余天的循环覆盖；多路部署时按留存天数反推盘位。进一步可引入策略调节：重点区域主码流连续录像，次要区域子码流或事件触发录像——容量约束通过策略而非硬件堆叠来满足。
可靠性层面，监控系统的有效性由链路完好率决定。两类典型失效模式：供电失效（PoE 功率预算不足引发的间歇性故障）与物理层失效（接头进水导致氧化，表现为链路时通时断）。工程上对应的原则——功率预算留余量、室外接头双重防护、链路测通后再封槽、能合并的设备不拆分为独立盒体——其本质都是把失效概率压缩到运维可接受的范围。系统的设计目标不是"不故障"，而是"故障可预期、可定位、可恢复"。
