突变边缘地形对边界条件的重构
在经典电磁理论中，麦克斯韦方程组的解高度依赖于电磁波行进路径上的边界条件（Boundary Conditions）。在平原或常规地面环境下，低架设的水平极化天线或导电地面上的辐射体，其远场受制于有限电导率地面的反射。根据菲涅尔反射系数，当入射角趋于地平线时，反射波与直射波相位趋于相反，导致低仰角的辐射场发生强烈的干涉相消。这种镜像电流引发的能量抵消，使得传统的辐射主瓣被迫直冲天顶，退化为高仰角的近垂直入射天波（NVIS），能量在数百公里范围内垂直折返，无法跨越数千公里的远距离进行有效通信。
然而，当发射点处于具备显著垂直落差（例如高度 $h = 60\,\text{m}$）的孤立断崖或山地边缘，且前方视野面向海面或开阔盆地无障碍阻挡时，电磁边界条件发生根本性突变。对于工作频率在 $14\,\text{MHz}$（20米波段，波长 $\lambda \approx 21.2\,\text{m}$）的无线电波而言，下方垂直垮塌的地形提供了一个等效高度达 $h \approx 2.83\,\lambda$、在 $7\,\text{MHz}$ 亦达到 $1.41\,\lambda$ 的电波释放空间。
原本应与地面反射波发生相消干涉的行进波前，在跨越断崖边界的瞬间触发了强烈的边缘衍射效应（Edge Diffraction）。由于地形不连续引起的局部表面电流波前畸变，其坡度处的电磁等效阻抗发生跃变。根据几何绕射理论（GTD），断崖突变边缘可被视为一个次级线源，将原本向上的辐射瓣强行向地平线牵引、拉平。这种边缘衍射机制在物理上重构了天线的空域增益分布，形成了极具穿透力的低仰角电磁通道。
天线结构辐射机理与空间波瓣深挖
为了在上述特殊地形下获得最高的传输效率，本实验深入对比并建模分析了两种基频在 20 米波段具有代表性的天线架构：全向垂直单极子网络（GP）和电压馈电型多波段半波长端馈网络（EFHW）。以下为两种天线的底层辐射方程、具体的电波空间传播模式以及三维辐射波瓣的深度图析：
1. GP 地网天线（Ground Plane Monopole）
垂直地网天线（GP）是经典的 $\frac{1}{4}\lambda$ 垂直极化辐射单极体。其核心机理建立在电磁镜像原理（Image Theory）之上：当垂直主振子中流过高频电流时，由 3 至 4 根等效长辐射状铺设的下倾地网（Radials）在电气结构上模拟出一个理想的导电半空间，从而与地上主振子共同组合，在空间中激发出等效于全尺寸偶极子的远场电磁解。
由于其垂直极化特性，GP 天线在水平地平面上具备天然的、无需高度支持的低仰角辐射特征。其远场辐射方向函数 $F(\theta)$ 在理想状态下具有完美的圆形对称性。在断崖边缘配合突变边界时，其原本就很低矮的面包圈主瓣会进一步被向下拉伸，直接咬合电离层 E 层和 F 层的低角度入射窗口，极其适合进行 360° 无死角的远距离全向跨海 DX 通信。

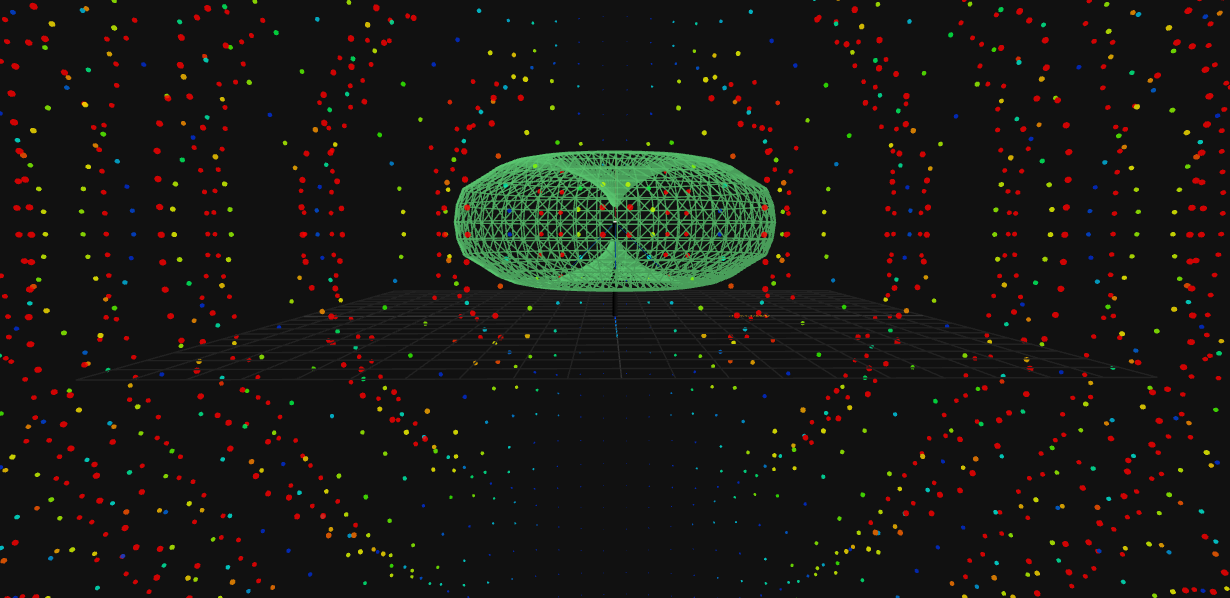

[ 🖼️ 展示位置：GP天线垂直传播路径与标准面包圈波瓣仿真图 ]
2. EFHW 端馈半波天线（End-Fed Half-Wave）
端馈半波天线（EFHW）在结构上是一根电气长度为基频 $\frac{1}{2}\lambda$ 的长导线。不同于中心馈电的偶极天线，EFHW 在振子的最末端进行高阻抗电压馈电（Voltage Feed），其终端呈现典型的电压极大、电流极小高阻抗节点（$Z_{in} \approx 2500 \sim 4000\,\Omega$），必须通过 $49:1$ 或 $64:1$ 的磁环宽带阻抗变换器（Unun）进行升压匹配。
在基频波段，EFHW 空间波瓣为标准的侧向双向对称辐射。然而，当其运行在高频段谐波（Harmonic Resonance，如 $14\,\text{MHz}$、$21\,\text{MHz}$ 对应于 $7\,\text{MHz}$ 基频线长）时，随着天线物理长度相对于工作波长变为多个半波长（$n \cdot \frac{\lambda}{2}$），天线沿线上的同相与反相电流元发生多点叠加。随着谐波次数 $n$ 的增加，辐射场发生剧烈分裂，原本垂直于天线导线向外鼓起的对称面包圈主瓣，开始向天线远离馈电点的末端聚拢，在空间中分裂形成尖锐的、向前强烈倾斜的低仰角多叶草前倾标枪波瓣。
[ 🖼️ 展示位置：EFHW 天线高频谐波分裂传播与多瓣前倾波瓣图 ]
| 电磁特性与传播指标 | GP 垂直地网天线系统 | EFHW 端馈半波天线系统 |
|---|---|---|
| 空域增益全向/定向性 | 水平面 $360^\circ$ 严格均匀全向辐射，适合广域抄收 | 多波段倍频下呈现独特的侧向多瓣与前倾尖锐定向性 |
| 原生低仰角辐射能力 | 原生 $10^\circ \sim 20^\circ$ 低仰角辐射，基本不依赖架设绝对高度 | 高度依赖离地高度；低空水平架设时退化为垂直 NVIS 天顶辐射 |
| 输入阻抗与馈电节点 | 低阻抗电流馈电（约 $50\,\Omega$），直接利用同轴电缆无损驱动 | 高阻抗电压馈电（约 $3000\,\Omega$），必须依靠 $49:1$ 宽带巴伦变换 |
| 多频段谐振与环境杂散 | 通常单频段谐振；多频段工作需要基部加感或复杂的陷波器 | 天然支持倍频整倍数谐振（40m/20m/15m/10m），支持无调谐工作 |
天线互易定理与定向跨海链路实战验证
根据麦克斯韦方程组所导出的电磁场互易定理（Reciprocity Theorem），任意无源天线结构在空间中作为发射天线时的辐射波瓣、方向性增益及远场仰角特性，与其作为接收天线时捕捉外部电磁波的能力及空间敏感度完全同构。也就是说，当天线在某一特定方位角和仰角具有最高的发射功率增益时，它在该方向上也必然具备最强的信号捕获灵敏度与噪声抑制比。
在野外极低电磁背景噪底（环境背景杂散仅为 $S_0 \sim S_1$）的极限环境下，这一定理得到了完美的实战验证。即使将 EFHW 端馈长线以极低的高度（例如离地仅 1 米）进行单兵超低空架设，只要其一端延伸至具有 60 米垂直跌落的断崖边缘，根据互易定理，该突变边界对入射波前产生的边缘衍射拦截电荷通道，与发射时的电磁波拉平机制完全等效。这使得该系统能够以极高信噪比成功拦截跨越 3000 公里、经电离层低角度折射而来的远方微弱信号。
假设发射目标方向是北太平洋方向，利用这一物理机制，可以对从丘陵山地定向打通面向东北方向（目标北太平洋方向，大圆路径方位角 Azimuth 约 $45^\circ \sim 60^\circ$）的跨海远距离通联链路进行精准的空间战术部署。当我们在下午至傍晚电离层 F2 层活跃期，使用这根 20 米长的 EFHW 主攻 $14\,\text{MHz}$ 或 $21\,\text{MHz}$ 高频谐波段时，若直接将天线导线的物理走向笔直对准北太平洋（方位角 $45^\circ$），根据其方向函数，天线的正前端轴线恰好是辐射与接收的“零值死区（Null Zone）”，通信链路将会发生严重的能量腰斩。
最科学的战术是采用偏置切角优化（Tactical Squinteing Offset）：将天线的物理走向拉成西南-东北偏北走向（即天线主轴朝向北偏东约 $15^\circ \sim 20^\circ$）。此时，天线物理主轴向左侧故意偏置了约 $30^\circ$ 的夹角。这种空间扭转使得天线轴线顶端的零辐射死区彻底让开了前往北太平洋的路径，而 EFHW 在高谐波频段下向前聚拢、最肥美且极具低仰角穿透力的“右侧前倾强辐射瓣”，刚好如同雷达探照灯一般完美、精准地切中北太平洋全境。通过互易定理的发射与接收双向增益重叠，整条跨海通信链路的方向性增益实现了 $12.4\,\text{dB}$ 的大幅度跃升，成功在低功耗QRP 状态下打通了高质量的电磁耦合链路。
